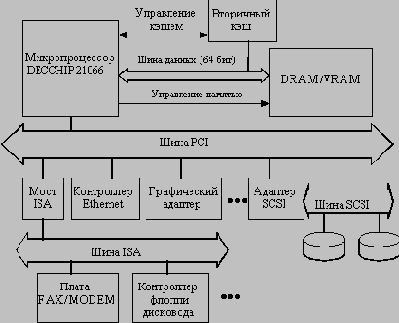

Высокоскоростная шина PCI имеет ряд привлекательных свойств. Помимо возможности работы с прямым доступом к памяти и программируемым вводом/выводом она допускает специальные конфигурационные циклы, расширяемость до 64 бит, компоненты, работающие с питающими напряжениями 3.3 и 5 В, а также более быстрое тактирование. Базовая реализация шины PCI поддерживает мультиплексирование адреса и данных и работает на частоте 33 МГц, обеспечивая максимальную скорость передачи данных 132 Мбайт/с. Шина PCI непосредственно управляется микропроцессором. На рисунке 5.18 показаны некоторые высокоскоростные периферийные устройства: графические адаптеры, контроллеры SCSI и сетевые адаптеры, подключенные непосредственно к шине PCI. Мостовая микросхема интерфейса ISA позволяет подключить к системе низкоскоростные устройства типа модема, флоппи-дисковода и т.д. В настоящее время выпущена модернизированная версия этого микропроцессора. Как и его предшественник, новый кристалл Alpha 21066A помимо интерфейса PCI содержит на кристалле интегрированный контроллер памяти и графический акселератор. Эти характеристики позволяют значительно снизить стоимость реализации систем, базирующихся на Alpha 21066A, и обеспечивают простой и дешевый доступ к внешней памяти и периферийным устройствам. Alpha 21066A имеет две модификации в соответствии с частотой: 100 МГц и 233 МГц. Модель с 233 МГц обеспечивает производительность 94 и 100 единиц, соответственно, по тестам SPECint92 и SPECfp92.

Новейший микропроцессор Alpha 21164 представляет собой вторую полностью новую реализацию архитектуры Alpha. Микропроцессор 21164, представленный в сентябре 1994 года, обеспечивает производительность 330 и 500 единиц, соответственно, по шкалам SPECint92 и SPECfp92 или около 1200 MIPS и выполняет до четырех инструкций за такт. На кристалле микропроцессора 21164 размещено около 9,3 миллиона транзисторов, большинство из которых образуют кэш. Кристалл построен на базе 0.5 микронной КМОП технологии компании DEC. Он собирается в 499-контактные корпуса PGA (при этом 205 контактов отводятся под разводку питания и земли) и рассеивает 50 Вт при питающем напряжении 3.3 В на частоте 300 МГц.

Переход в 1996 году на 0.35 микронную КМОП технологию привел к возможности дальнейшего увеличения тактовой частоты и производительности процессора. В настоящее время процессоры 21164 выпускаются с тактовой частотой 366 МГц (11.3 SPECint95, 15.4 SPECfp95) и 433 МГц (13.3 SPECint95, 18.3 SPECfp95). В конце 1996 года начнутся массовые поставки 21164 с тактовой частотой 500 МГц (15.4 SPECint95, 21.1 SPECfp95). Таким образом, компания DEC в настоящее время имеет самые мощные процессоры, пиковая производительность которых составляет 2 миллиарда операций в секунду.

Ключевыми моментами для реализации высокой производительности является суперскалярный режим работы процессора, обеспечивающий выдачу для выполнения до четырех команд в каждом такте, высокопроизводительная неблокируемая подсистема памяти с быстродействующей кэш-памятью первого уровня, большая, размещенная на кристалле, кэш-память второго уровня и уменьшенная задержка выполнения операций во всех функциональных устройствах.

На рисунке 5.19 представлена блок-схема процессора, который включает пять функциональных устройств: устройство управления потоком команд (IBOX), целочисленное устройство (EBOX), устройство плавающей точки (FBOX), устройство управления памятью (MBOX) и устройство управления кэш-памятью и интерфейсом шины (CBOX). На рисунке также показаны три расположенных на кристалле кэш-памяти. Кэш-память команд и кэш-память данных представляют собой первичные кэши, реализующие прямое отображение. Множественно-ассоциативная кэш-память второго уровня предназначена для хранения команд и данных. Длина конвейеров процессора 21164 варьируется от 7 ступеней для выполнения целочисленных команд и 9 ступеней для реализации команд с плавающей точкой до 12 ступеней при выполнении команд обращения к памяти в пределах кристалла и переменного числа ступеней при выполнении команд обращения к памяти за пределами кристалла.

Устройство управления потоком команд осуществляет выборку и декодирование команд из кэша команд и направляет их для выполнения в соответствующие исполнительные устройства после разрешения всех конфликтов по регистрам и функциональным устройствам. Оно управляет выполнением программы и всеми аспектами обработки исключительных ситуаций, ловушек и прерываний. Кроме того, оно обеспечивает управление всеми исполнительными устройствами, контролируя все цепи обхода данных и записи в регистровый файл. Устройство управления содержит 8 Кбайт кэш команд, схемы предварительной выборки команд и связанный с ними буфер перезагрузки, схемы прогнозирования направления условных переходов и буфер преобразования адресов команд (ITB).
