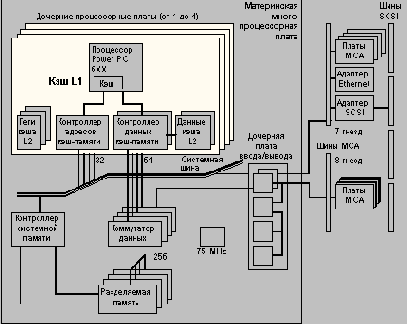

Физическая реализация PowerScale
Каждая плата памяти состоит из четного числа банков. Максимальное число банков равно 16. Объем памяти на каждой плате может быть 64, 256 или 512 Мбайт.
Коммутатор данных (DCB) интегрирован в нескольких СБИС (4х16 бит) и функционально соединяет магистраль данных MPB_SysBus с подсистемой памяти, модулями ЦП и платой в/в. Ширина магистрали данных DCB на уровне массива памяти составляет 256 + 32 бит, а ширина магистрали данных для каждого порта ЦП и порта в/в равна 64 + 8 бит. Операции DCB управляются контроллером системной памяти (SMC) с помощью командной шины, обеспечивающей необходимую коммутацию устройств.
