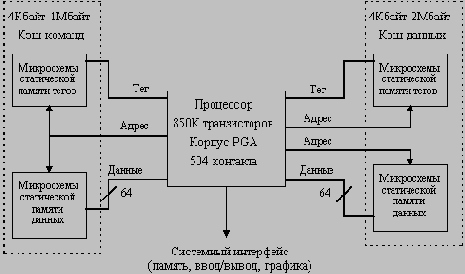

Процессор подсоединяется к памяти и подсистеме ввода/ вывода посредством синхронной шины. Процессор может работать с тремя разными отношениями внутренней и внешней тактовой частоты в зависимости от частоты внешней шины: 1:1, 3:2 и 2:1. Это позволяет использовать в системах разные по скорости микросхемы памяти.
Конструктивно на кристалле PA-7100 размещены целочисленный процессор, процессор для обработки чисел с плавающей точкой, устройство управления кэшем, унифицированный буфер TLB, устройство управления, а также ряд интерфейсных схем. Целочисленный процессор включает АЛУ, устройство сдвига, сумматор команд перехода, схемы проверки кодов условий, схемы обхода, универсальный регистровый файл, регистры управления и регистры адресного конвейера. Устройство управления кэш-памятью содержит регистры, обеспечивающие перезагрузку кэш-памяти при возникновении промахов и контроль когерентного состояния памяти. Это устройство содержит также адресные регистры сегментов, буфер преобразования адреса TLB и аппаратуру хеширования, управляющую перезагрузкой TLB. В состав процессора плавающей точки входят устройство умножения, арифметико-логическое устройство, устройство деления и извлечения квадратного корня, регистровый файл и схемы "закоротки" результата. Интерфейсные устройства включают все необходимые схемы для связи с кэш-памятью команд и данных, а также с шиной данных. Обобщенный буфер TLB содержит 120 строк ассоциативной памяти фиксированного размера и 16 строк переменного размера.
Устройство плавающей точки (рисунок 5.12) реализует арифметику с одинарной и двойной точностью в стандарте IEEE 754. Его устройство умножения используется также для выполнения операций целочисленного умножения. Устройства деления и вычисления квадратного корня работают с удвоенной частотой процессора. Арифметико-логическое устройство выполняет операции сложения, вычитания и преобразования форматов данных. Регистровый файл состоит из 28 64-битовых регистров, каждый из которых может использоваться как два 32-битовых регистра для выполнения операций с плавающей точкой одинарной точности. Регистровый файл имеет пять портов чтения и три порта записи, которые обеспечивают одновременное выполнение операций умножения, сложения и загрузки/записи.
