Архитектура системы на базе ServerNet

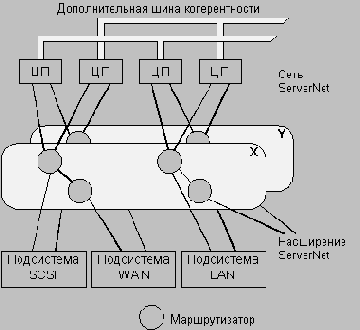

На Рисунок 4.8 показана архитектура типичной системы, построенной на базе ServerNet. Эта система состоит из нескольких процессорных узлов и узлов ввода/вывода, объединенных друг с другом системной сетью ServerNet. Базовым элементом системной сети ServerNet является маршрутизатор, выполненный в виде отдельной заказной СБИС. Для обеспечения отказоустойчивости предполагается возможность построения двух независимых подсетей ServerNet: X и Y. В типовой конфигурации системы большинство ее узлов имеют двухпортовые интерфейсы, обеспечивающие подсоединение каждого узла к этим независимым подсетям. Одной из дополнительных возможностей новой архитектуры является наличие специальной шины когерентности, допускающей подключение до четырех ЦП. Эта шина обеспечивает согласованное состояние общей для нескольких процессорных узлов памяти и их кэшей при выполнении программ, разработанных в расчете на мультипроцессорную обработку в системе с разделяемой общей памятью.

При работе под управлением операционных систем, поддерживающих отказоустойчивость программными средствами (подобных NonStop Kernel), процессорные узлы выполняют независимые потоки команд. В отличие от более ранних систем, которые для передачи сообщений между процессорами и реализации операций ввода/вывода использовали разные интерфейсы, в новой архитектуре все пересылки данных осуществляются ЦП по сети ServerNet.

При использовании операционных систем, в которых отсутствуют специальные средства поддержки отказоустойчивости, последнее свойство может быть реализовано с помощью аппаратных средств путем создания конфигураций ЦП в виде дуплексных пар. В этом случае пары узлов ЦП выполняют идентичные потоки команд. Если один ЦП из пары отказывает, другой продолжает работать. Таким процессорам в сети ServerNet присваивается общий идентификатор узла, и все пакеты, адресуемые с помощью этого идентификатора, дублируются и доставляются одновременно двум ЦП. При отсутствии неисправностей оба ЦП в паре создают идентичные исходящие пакеты. Поэтому в случае нормальной работы логика маршрутизации ServerNet может выбрать для пересылки пакеты любого узла. При этом для обнаружения неисправностей используются возможности самой сети ServerNet.

Как уже отмечалось, для обеспечения отказоустойчивости в системе Integrity требуются три процессорных кристалла и три массива микросхем памяти. Новая архитектура требует четырех процессорных кристаллов (два на модуль ЦП) и двух массивов микросхем памяти. Стоимость реализации этих двух подходов существенно зависит от размера памяти. Для типовых систем оба метода имеют сравнимую стоимость.
